Увод производа

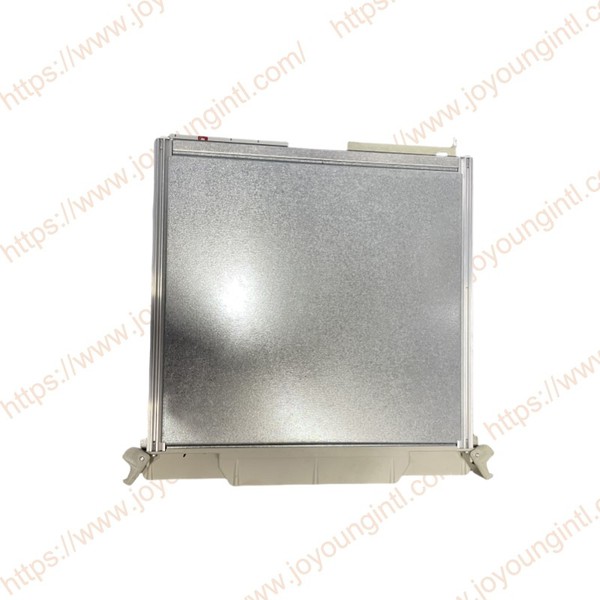

АББ 216НГ63 је помоћни модул напајања. Да би се испоручили електронске јединице са снагом, заштита мора бити повезана на спољни помоћни ДЦ напајање (станица). Помоћна јединица за напајање ДЦ 216НГ61, 216НГ62, или 216НГ63 (ДЦ / ДЦ претварачи) корача на напон батерије станице до 24 В и пружа електричну изолацију између улаза и излазних напона. 24 В понуде се дистрибуира на јединице које су убачене у сталак за заштиту путем Б448Ц паралелног аутобуса.
Техничке спецификације
|
Производити |
Абб |
|
Модел |
216нг63А |
| Број дела | ХЕСГ441635Р1-К ХЕСГ216877 |
|
Опис |
ДЦ понуда |
|
Порекло |
Швајцарска / Немачка |
|
Димензија |
45 * 30 * 25цм |
|
Тежина |
5.45кг |
Детаљи о производу
Помоћне јединице за напајање ДЦ 216НГ61, 216НГ62 и 216НГ63:
216НГ6. Помоћни ДЦ понуда за напајање трансформише напон батерије УБ на 24 В ДЦ и пружа електричну изолацију између И / П и О / п. Технички подаци се дају у податковном листу. У зависности од станице напона батерије Уб, инсталиран је један од следећих врста:
216НГ61: За УБ=48 / 60 В ДЦ ± 25%,
тј. . 36...75 в ДЦ
216НГ62: За УБ=110 / 125 В ДЦ ± 25%,
тј. . 82.5...156 в ДЦ
216НГ63: За УБ=220 / 250 В ДЦ ± 25%,
тј. . 165...312.5 в ДЦ

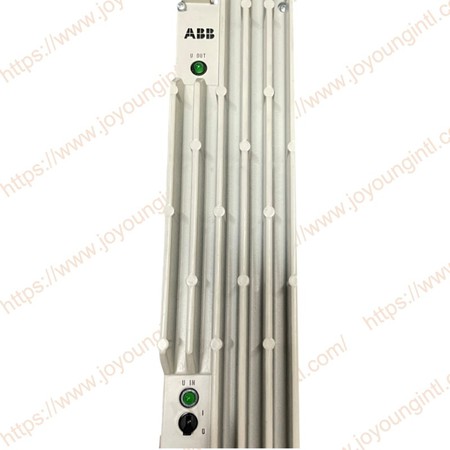

ФРОНТЛЛАТЕ СИГЛИЦИ И КОНТРОЛЕ:
ЛЕД "У ИН" (Греен): Светла када је доступан И / П напон (станица напона батерије Уб).
ЛЕД "У ОУТ" (Греен): Светли када је на располагању О / П напон (24 В ДЦ пре утикача - у скакачима А и Б).
Обе ЛЕД "У у" и "у напољу" морају се осветлити током нормалног рада, тј. Када је заштита на мрежи и функционише.
Прекидач "И / О": Главни прекидач за укључивање / искључивање за помоћни ДЦ јединица за снабдевање ДЦ.
Ја: на
О: искључено
Сигнал "24 В неуспех"
Неуспјех од излазног напона 24 В сигнализира се на предњој страни јединице које се бави ЛЕД-ом "У напоље".
Неуспјех од излазног напона 24 В сигнализиран је на даљину на три начина:
а) Помоћни сигнални релеј К100 у 216НГ6. К100 се континуирано напаја у нормалном раду, тј. Када је 216НГ6. Укључује се и ресетира се у случају квара од 24 В излазни напон.
б) Стање сигнале у стању приправности (проводника сабирнице) ЦК. ЦК је у логичкој "1" током нормалног рада (О / П Цхо02 Енергиед). О / П ЦХО02 ресетира се у случају квара од 24 В излазни напон. Напомена: Ако је два 216НГ6. Помоћни напајање су постављене у сталак за опрему, а скакачи су постављени на сувишно снабдевање; Неуспјех од 24 В излазни напон само једне јединице не сигнализира ЦК аутобуски диригент.
ц) У случају неуспеха помоћног напајања, прва бинарна јединица О / П Енергириса сигналне линије СМЛ "систем оштећења" на паралелном аутобусу Б448. Ово се сигналично сигнализира путем ЦХАЛ ЦХО01.
Помоћни материјал је искључен помоћу прекидача на помоћним ДЦ јединицама за напајање 216НГ61, респе: . 216 НГ62 или 216НГ63. Сљедеће се мора приметити у том погледу:
Сваки носач електронске опреме опремљен је својим помоћним јединицама за напајање.
Било један или највише два сувишна 216НГ6. Помоћне јединице за снабдевање ДЦ-ом могу се инсталирати у сталак за опрему.
Где су постављене две сувишне помоћне јединице за напајање ДЦ-ом; Обје јединице морају бити искључене.
Било који рад спроведено на заштити, као што су интерна прилагођавања, уметање лемљених скакача, ожичења, веза итд. Поред ових упутстава, сви важећи локални прописи који регулишу рад и сигурност морају се строго посматрати приликом инсталирања, ожичења и пуштања у рад заштите. Измене и поправке електронских јединица или промена софтвера, корисник не може да обавља. Ниједна одговорност неће бити прихваћена, а свака гаранција постаје неважећа у случају неправилних сметњи или неовлаштења са заштитном опремом. Неисправне јединице морају се вратити на АББ за поправку.
