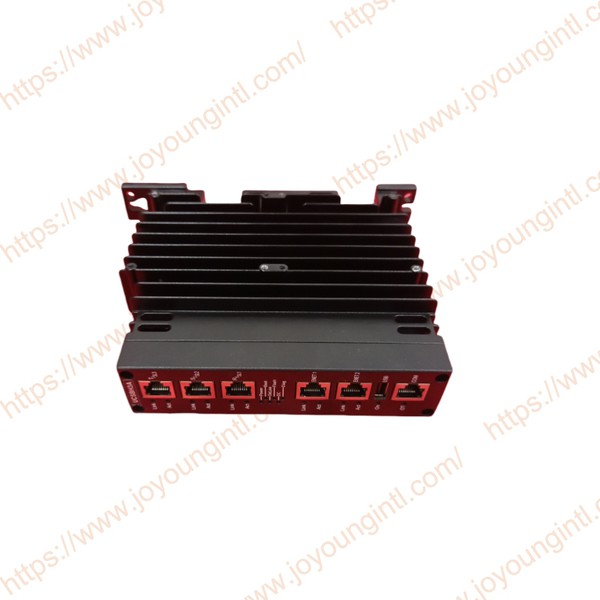

ГЕ ИС420УЦСБХ4А Марк ВИе контролер

ТхеИС420УЦСБХ4АМодул индустријског контролера подржава системе ЕКС2100е и ЛС2100е и погодан је за системе управљања гасним турбинама серије ГЕ Спеедтрониц. Он је типа контролера УЦСБ (Универсал Цонтрол Систем Боард) и углавном се користи за језгро рачунарства и извршавање контролне логике у индустријским контролним системима.

За разлику од традиционалних ПЛЦ или ДЦС контролера, ИС420УЦСБХ4А контролер не носи директно И/О модуле. Уместо тога, он комуницира са И/О пакетом преко индустријског Етхернета (ИОНет) да би постигао дистрибуирану контролну архитектуру. Овај дизајн значајно повећава флексибилност и скалабилност система.



ИС420УЦСБХ4А подржава:
лествичасти дијаграм (мердестична логика)
Функционални блок
Прилагођени контролни алгоритам





Конверзија протокола: подржава вишеструке конверзије протокола, као што је двосмерна конверзија између ПРОФИБУС ДП и Етхернет ТСН, и конверзија формата из Модбус/ТЦП порука у ОПЦ УА.
Сигурносна комуникација: остварује интеракцију података на нивоу СИЛ3 између сигурносног контролера (ЕСД) и контролера процеса (ДЦС).
Синхронизација сата: ИЕЕЕ 1588 ПТПв2 главни сат, тачност синхронизације ±100нс.
Карактеристике двоструког мрежног порта: Двоструки мрежни портови подржавају ПРП/ХСР протоколе како би се постигло нулто време пребацивања.
Оптичко упозорење: Упозорење о слабљењу оптичких влакана може се реализовати помоћу СФП модула.



Напајање: 24ВДЦ±10% (двоструки редундантни улаз).
Толеранција околине: -40 степени ~+70 степени (са заштитом од кондензације), отпорност на вибрације 5г (10 - 500Хз).
Безбедносни сертификат: ТУВ СИЛ3, АТЕКС зона 2 (опционо).
Степен заштите: ИП20, са отпорношћу на вибрације и електромагнетне сметње.
Дизајн редундантности: редундантност{0}}на нивоу хардвера се постиже преко ВМЕ магистрале, а време пребацивања редундансе је мање од 50 мс.



Модул ИС420УЦСБХ4А је опремљен са:
ЛЕД индикатор статуса (за покретање-покретања, грешке итд.)
Дијагностика кода грешке
Подршка за отклањање грешака алата ТоолбокСТ



-- Приликом куповине ИС420УЦСБХ4А, препоручује се да обратите посебну пажњу на следеће аспекте:
Верзија система (Марк ВИе / ВИеС)
Захтев за редундантношћу (једна машина / две машине / ТМР)
Компатибилност фирмвера
Да ли је потребна безбедносна контрола (ниво СИЛ)

--Такође се препоручује да изаберете добављаче који испуњавају следеће захтеве:
Понуда гаранције (12 месеци)
Обезбедите техничку подршку
Будите способни да понудите услуге поправке и замене
