ХЕСГ324511М1 216МБ66је модул сталка опреме у уређају за заштиту дигиталног генератора АББ РЕГ216, који се користи за инсталирање и подршку других компоненти модула, као што су главни системски интерфејс (ЦТ, ПТ и помоћни релеј), паралелна магистрала и сродне електронске јединице, итд. Може да обезбеди 21 простор у рек-овима, а сав хардвер се може инсталирати у одељку за заштиту од сметњи}3} може обезбедити заштиту од сметњи}36 у користи се са паралелном магистралом Б448Ц, а размену података преко паралелне магистрале Б448Ц контролишу и надгледају сви доступни уређаји. Поред тога, може се користити и са компонентама модула као што су 216ГВ62, 216ДБ61 и 216ГЕ61 за реализацију функција као што су подешавање нивоа сигнала и надзор кола окидања.
Техничке спецификације
|
Мануфацтуре |
АББ |
|
Модел |
216МБ66 |
| Парт Нумбер | ХЕСГ324511М1 |
|
Опис |
Сталак за опрему |
| Компатибилан систем | АББ РЕГ216 Заштита генератора |
| Спецификација сталка | Стандардни сталак од 19 инча |
|
Порекло |
Швајцарска/Немачка |
|
Димензија |
45*30*25цм |
|
Тежина |
5,45 кг |
Детаљи о производу
Основни дизајн одАББ ХЕСГ324511М1 216МБ66је да обезбеди инсталациону платформу за заштитни модул серије РЕГ216.
Његова унутрашња структура укључује:
Шина за инсталацију модула
Бацкплане
Сабирница паралелне комуникације
Интерфејс за дистрибуцију енергије
Интерфејс везе за сигнал
Овај сталак за опрему интегрише Б448Ц паралелну магистралу, која је основна комуникациона архитектура РЕГ216 система.
Овај аутобус има следеће карактеристике:
Заснован на стандарду ИЕЕЕ П896
16-битна мултиплекс комуникација са временским поделом
Механизам асинхроне комуникације
Подршка за пренос података
216МБ66 ХЕСГ324511М1 Рацк Дисплаи
АББ 216МБ66 сталак може да подржи различите модуле серије РЕГ216, као што су:
216ВЦ62а Модул за обраду сигнала
216ГВ62 Комуникациони модул
216ДБ61 Дигитални улазни модул
216ГЕ61 Контролни модул

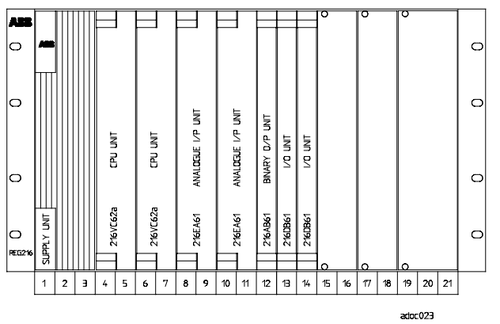

Приказује пример распореда електронских јединица у сталку опреме. Сталак за опрему је подељен на 21 одељак (Т). Одељења 1-3 и 19-21 се увек користе за помоћне јединице за напајање једносмерном струјом 216НГ61, 216НГ62 или 216НГ63. У принципу, електронске јединице се могу налазити у било ком од преосталих одељења 4-18, под условом да су прикључци системских каблова одговарајуће инсталирани. Међутим, из разлога стандардизације, различите врсте јединица се увек налазе на истој позицији у сталку опреме.
Највише две процесорске јединице 216ВЦ62а могу да се инсталирају у сталак за опрему и увек се налазе у слотовима 4 и 6.
Ознаке и нумерације И/О сигнала за И/П и О/П јединице система заштите дате су у колони "Дефиниција И/О канала". Имајте на уму да се количина И/О канала дата за сваку групу јединица истог типа односи на конкретну опрему, а не на цео систем. Укупна количина И/О канала за цео систем је дата бројем инсталираних И/О јединица.
Број електронских јединица и И/О јединица које се користе у систему заштите варира у зависности од захтева постројења. Максимална количина електронских јединица у једном систему.
Један систем у системском сталку 216МБ66 и редундантна верзија у системском сталку 216МБ68.
Појединачни систем
Основна верзија јединственог система РЕГ 216 састоји се од следећих компоненти:
1 сталак за електронску опрему 216МБ66 (укључујући електронске јединице)
1 улазни трансформаторски модул 216ГВ62
1 модул релеја- и опто{2}}модула 216ГД61а
Прибор (прикључни кабл 216ИК61, итд.).
Редундантни систем
Основна верзија редундантног система РЕГ 216 састоји се од следећих компоненти:
1 сталак за електронску опрему 216МБ68 (укључујући електронске јединице)
1 улазни трансформаторски модул 216ГВ62
1 модул релеја- и опто{2}}модула 216ГД61а
Прибор (прикључни кабл 216ИК61, итд.).
ФАК
П: Којој архитектури система заштите припада АББ ХЕСГ324511М1 216МБ66 сталак?
О: Овај сталак за опрему је део платформе за заштиту дигиталног генератора АББ РЕГ216.
П: Које су структурне димензије и спецификације за инсталацију АББ 216МБ66?
О: 216МБ66 усваја стандардни дизајн индустријског ормара:
Структура сталка од 19 инча
6У висина
21 слота за модуле
П: Које су разлике између АББ 216МБ66 и других РЕГ216 модела регала?
О: Постоје различите конфигурације сталка у серији РЕГ216, као што су:
216МБ66
216МБ68
Главна разлика лежи у:
Број слотова
Могућност проширења
Капацитет система
