Увод производа
264ПСГССБ1Б1 В3Л1Б1Ц1 Излазни сигнали предајника под притиском који су бучни као резултат процеса могу се изгладити (пригушити) електрично. Додатни путник се може подесити између 0 с и 6 0 с у корацима од 0,0001 с. Пригушеност не утиче на вредност приказану на дигиталном приказу као физичка јединица. То само утиче само на параметре добијене из овога, као што су аналогни излазни тренутни, бесплатни променљиви променљиви, улазни сигнал за регулатор и тако даље.
Техничке спецификације
|
Производити |
Абб |
|
Модел |
264псгСССБ1Б1 В3Л1Б1Ц1 |
| Број дела | 264псгСССБ1Б1 В3Л1Б1Ц1 |
|
Опис |

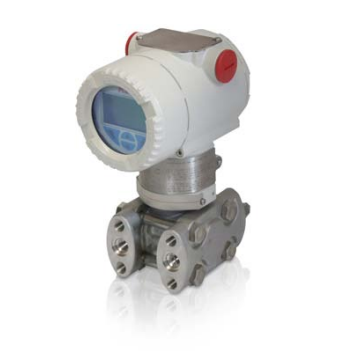

2600Т предајник притиска |
|
Порекло |
Швајцарска |
|
Димензија |
40 * 30 * 20цм |
|
Тежина |
3.5кг |
Детаљи о производу
266 Диференцијални процес предајника притиска Прикључци на прирубници за предајнику су 1 / 4 - 18 НПТ, са дистанцема од 54 мм (2.13ин) између веза. Процесне везе на прирубници за предајнику су у центрима како би се омогућило директно монтирање на три-вентил или пет вентила. Синдикати прирубних адаптера са 1 / 2 - 14 НПТ везама доступне су као опција. Закрените један или оба адаптера за прирубнице како би се постигли прикључни центри од 51 мм (2,01ин), 54 мм (2.13ин) или 57 мм (2.24ин). Да бисте инсталирали адаптере, извршите следећи поступак: - Поставите адаптере са О-прстеном на месту. - Вијак адаптера на прирубницу предајника помоћу испоручених вијака. Затегните вијке на вредност обртног момента 25нм (вијци од нехрђајућег челика) или 15нм (за нехрђајуће челичне гајте). - Одступања за моделе 266мк, 266РКС и за ПТФЕ О-прстенове: Претходно ручно чврсто. Отприлике до 10 нм. Завршно затезање на 50 нм. - За модел 266ПС, 266ВС и 266РС, могуће је само један адаптер, са прирубном прирубницом ниског притиска без процеса прикључка и одводња / вентила за одвод / отвор. - за висок статички модел (266ДСХ.кх) затегните вијке на вредност обртног момента 40 нм (без обзира на материјал коришћених вијка). У случају ПТФЕ о-прстенова, отприлике на 10 нМ и последње затезање на 50.
Важно је монтирати предајник и да се процес постави тако да ће мехурићи на гас, при мерењу течности или кондензата, при мерењу гасова, натраћи на поступак и не улази у мерење преноса предајника. Опционални вентили за одвод / одводни отвори (код В1 / В2 / В3) на предајнику налазе се на прирубницама сензора. Одашиљач мора бити постављен тако да ће се ови одводни вентили за одвод / отвор бити виши од славина на течној услузи како би се омогућило одзрачивање заробљеног гаса или испод славина на гасну услугу како би се ваздух отклонило или кондензовао да се исуши. Из безбедносних разлога се побрините за положај одводња / одушка да се када се процес течност уклони током оперивног / одушка од одвода, усмјерен је и даље од техничара. Препоручује се монтирање предајника да спречи овај могући извор штете за неквалификоване операторе.
