ГЕ ФАНУЦ ИЦ693БЕМ331 модул

ТхеИЦ693БЕМ331је Гениус модул контролера магистрале који је развио ГЕ Фануц да служи као суштински комуникациони модул у ПЛЦ систему серије 90-30. Модул повезује ПЛЦ серије 90-30 са Гениус И/О серијском магистралом како би понудио брзу комуникацију података и контролу удаљених И/О уређаја.

Контролер сабирнице Гениус серије 90-30 (бројИЦ693БЕМ331) обезбеђује интерфејс између ПЛЦ-а серије 90-30 и Гениус И/О серијске магистрале. ГБЦ прима и преноси контролне податке до 128 бајтова за до 31 уређај на Гениус И/О магистрали. Гениус БусЦонтроллер може послужити:

Генијални блоковипружају интерфејс за широк спектар дискретних, аналогних и теренских уређаја специјалне{0}}намене. Имајте на уму да су ГЦМ и ГЦМ+ модули описани раније. Не могу контролисати Гениус блокове.
Ремоте Дропс, који се састоји од рекова Серије 90-70 1/0 који су повезани са магистралом преко РемотеИ/0 модула скенера. Свака од ових капи може имати било коју комбинацију дискретних и аналогних 1/0 модула Серије 90-70, обезбеђујући до 128 бајтова улазних података и 128 бајтова излазних података.
У/И станица за контролу терена,који се састоји од Бус Интерфаце Унит (БлУ) и до осам додатних модула за контролу поља. Модул обезбеђује интелигентну обраду, 1/0 скенирање и конфигурацију функција за И/О станицу.
Генијални ручни{0}}монитор (ХХМ), који је преносиви уређај који се може и трајно монтирати. ХХМ пружа згодан интерфејс оператера за подешавање блока, праћење података и дијагностику.
Више домаћина, за комуникацију користећи датаграме и Глобалне податке.

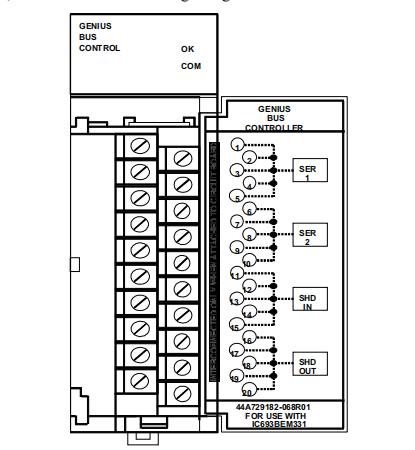

Модул контролера сабирнице Гениус

Заједничка архитектура системаИЦ693БЕМ331је како следи:
ПЛЦ ЦПУ
↓

ИЦ693БЕМ331
↓

Генијални аутобус
↓
Ремоте И/О Модуле
У оквиру овог оквира:
ПЛЦ је одговоран за контролу логике.
Гениус Нетворк је одговоран за-комуникацију на сајту.
И/О уређај је одговоран за аквизицију сигнала.

Контрола индустријске аутоматизације:
Повезивање дискретних И/О уређаја: електромагнетних вентила, покретача мотора, крајњих прекидача итд.
Повезивање аналогних И/О уређаја: трансмитера притиска, температурних сензора, мерача протока итд.
Повезивање теренских уређаја специјалне{0}}намене
Дистрибуирани И/О систем:
Комуникација са Ремоте И/О граном (повезана преко Ремоте И/О скенер модула на Сериес 90-70 И/О рацк)
Фиелд Цонтрол И/О станица (повезана преко бус интерфејс јединице, подржава до 8 додатних модула за контролу поља)
Гениус ручни монитор (ручни-монитор)
Интеграција система:
Размена података са хост (Хост) системом
Изградња великих{0}}дистрибуираних контролних система

Еколошки захтеви:
Препоручује се уградња унутар заштитног кућишта како би се избегао директан контакт са водом, прекомерна влажност и екстремни температурни услови.
Степен заштите: ИП20. Погодно за уградњу у индустријске контролне ормаре.
Метод конфигурације:
Конфигурисање модула се може извршити помоћу ГЕ Фануц ручног{0}}монитора.
Програмирање система се може извршити помоћу софтвера Логицмастер 90.
Захтеви за одржавање:
Одржавање кола треба да обављају квалификовани стручњаци.
Неправилно ожичење или рад може узроковати квар опреме, оштећење имовине или личне повреде.

Приликом инсталирањаИЦ693БЕМ331, следеће кораке је генерално потребно пратити:
Искључите напајање ПЛЦ система
Уметните модул у вертикални слот на сталку Серије 90-30.
Повежите Гениус кабл сабирнице
Конфигуришите адресу уређаја
Извршите конфигурацију система користећи Логицмастер 90 или Профици софтвер
Након што је конфигурација завршена, ПЛЦ може да комуницира са удаљеним уређајима преко Гениус мреже.
