Увод у производ
ИЦ660ББД022 је И/О модул са 16-кола за извор из ГЕ Фануц-а, део серије Гениус И/О блокова. Свако коло се може лако конфигурисати као улаз, улаз са три- стања или излаз, а излазна кола могу бити директно повезана на улазна кола. Конфигурабилне карактеристике укључују функцију тестирања излазног импулса, време улазног филтера које се може бирати (10 мс до 100 мс), подразумевану вредност излазног напајања и последње стање или подразумевану вредност задржавања излаза.
Техничке спецификације
|
Мануфацтуре |
Генерал Елецтриц (ГЕ) |
|
Модел |
ИЦ660ББД024 |
| Број дела | ИЦ660ББД024 |
|
Опис |
Блок 12/24Вдц извор И/О 32 кола |
|
Порекло |
САД |
|
Димензија |
23*9*10цм |
|
Тежина |
1.8кг |
Детаљи о производу

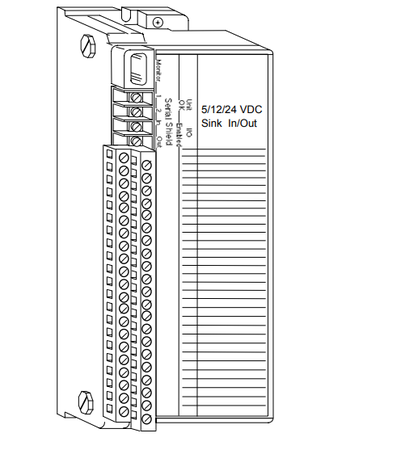

ИЦ660ББД024 А ДЦ 32-И/О блок извора/приносника кола је интелигентан, конфигурабилан модул који повезује контролер са уређајима који обезбеђују или прихватају бинарни сигнал. Блокови су компатибилни са широким спектром улазних уређаја, укључујући и 2-жичне и 3-жичне електронске близине. Излази могу бити уређаји за контролу и индикацију мале снаге као што су релеји, контактори и лампе. Доступна су два модела:
12/24 ВДЦ 32- Цирцуит Соурце Блок (ИЦ66*ББД024), који обезбеђује струју за уређаје за излаз поља.
5/12/24 ВДЦ 32-Цирцуит Синк блок (ИЦ66*ББД025), који прима струју од уређаја за излаз на терену.
ИЦ660ББД024 Карактеристике:
Верзије Соурце и Синк раде на номиналном напону од 12 до 24 волта ДЦ
Верзија умиваоника је такође +5 волт ТТЛ-компатибилна
Тридесет-два конфигурабилна И/О кола, улаза и излаза могу да се мешају у блоку
Самозаштитна кола која се могу ресетовати
Софтвер који се може конфигурисати
Напредна дијагностика
Ови блокови имају 32 идентична дискретна И/О кола, од којих се свако лако конфигурише да буде улаз, излаз или излаз са повратном спрегом. Ова флексибилност обезбеђује максималну ефикасност дизајна и примене.
Свако коло садржи уграђену-заштиту када се користи као излаз, штитећи драјвер док дозвољава краткотрајне-напоне. Такође штити од кратког споја узрокованог грешкама у ожичењу.
Блок ЛЕД диоде потврђују правилан рад блока и ЦПУ комуникацију. Појединачне ЛЕД диоде кола на логичкој страни показују напон присутан на улазима и излазима.

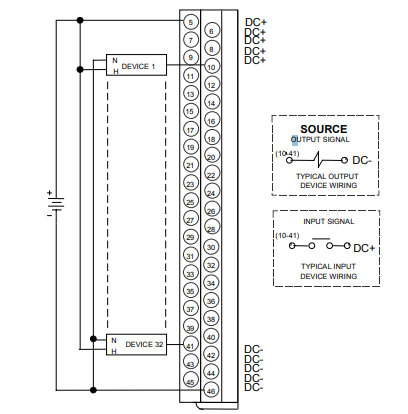

ИЦ660ББД024 Ожичење на терену:
Терминали 5 до 46 су за теренске уређаје. Сваки терминал прихвата једну АВГ #14 жицу (у просеку 2,1 мм2 попречног пресека), две АВГ #14 (попречни пресек 2,1 мм2) чврсте жице или две АВГ #16 (свака у просеку 1,3 мм2 у попречном пресеку) вишеструке жице.
Било које коло може бити улаз или излаз. Повежите један терминал теренског уређаја на једносмерну струју, а други на блок (прикључци 10-41). Сви И/О уређаји морају се вратити у исто коло напајања.
У зависности од распореда и струјног оптерећења, позитивни и негативни прикључци се могу повезати са једном жицом на блок или извор напајања.
За изворни блок, повежите излазе на негативну страну напајања, а улазе на позитивну страну.
ИЦ660ББД024 Конфигурација:
Прво, блок мора да буде конфигурисан са ручним-монитором да:
Унесите његов број уређаја (адресу серијске магистрале).
Унесите његов референтни број (потребно само за ИЦ600 и ИЦ550 серије ПЛЦи).
Поред тога, осим ако сва кола у блоку нису улази, Блоцк И/О Типе мора бити подешен на Излази или Комбинацију на екрану ИД програмског блока.
