Увод производа

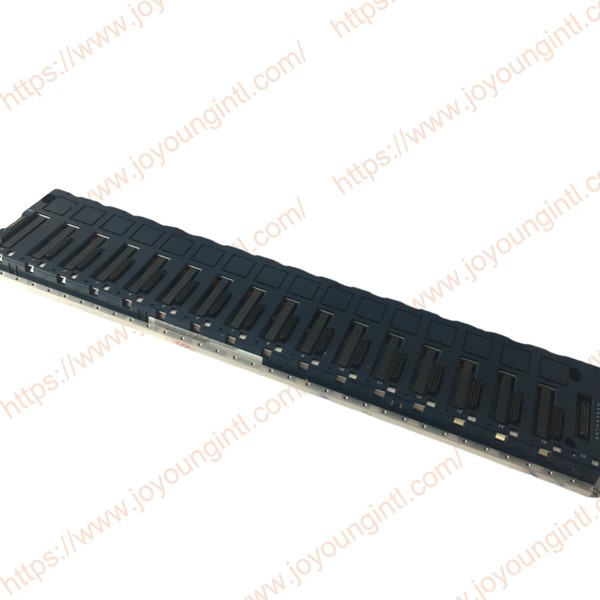

ИЦ695ЦХС016 је 16-слот универзални повратни модул за серију ГЕ Фануц Пацсистемс. ИЦ695ЦХС016 је двоспратни повратак који подржава и ПЦИ и велике серијске уређаје, омогућавајући пренос података велике брзине. Универзално средство за повратак подржава базе за проширење, које могу побољшати флексибилност и погодне су за више модела ЦПУ-а. Има широку компатибилност и прикладно је за кориснике да надограде и проширују.
Техничке спецификације
|
Производити |
Ге |
|
Модел |
ИЦ695ЦХС016 |
| Број дела | ИЦ695ЦХС016 |
|
Опис |
РКС3и Пац Систем Слот Универсал Басе |
|
Порекло |
САД |
|
Димензија |
40 * 18 * 5цм |
|
Тежина |
1.25кг |
Детаљи о производу

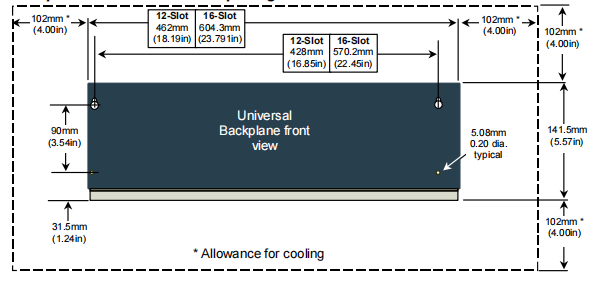

РКС3и систем и његове компоненте сматрају се отвореном опремом [који имају животни електрични делови који могу бити доступни корисницима] и морају се уградити у заштитно кућиште или уграђене у друге скупштине произведене да би се пружиле сигурност. Као минимум, кућиште или склопови морају пружити заштиту еквивалентно кућишту НеМА / УЛ типа 1 или ИП20 оцјени (ИЕЦ60529). Кућиште мора бити у стању да адекватно расипа топлоту које ствара све компоненте монтиране унутра тако да се не прегревају са компонентама. Минимални простор од најмање 102 мм (4 инча) као што је приказано у наставку потребно је на свим странама повратног преплане РКС3И ИЦ695ЦХС016 за хлађење. Можда ће бити потребни додатни простор, у зависности од количине топлоте коју је створила опрема током рада. Молимо погледајте системски приручник Пацсистемс РКС3И, ГФК-2314, за информације о прилозима и расипању топлоте.
Настави иЦ695ЦХС016 морају се монтирати хоризонтално да би се задовољиле спецификације перформанси производа и поузданости пружајући адекватан проток ваздуха око модула. Остале оријентације уградње могу утицати на перформансе система и / или поузданост и зато се не препоручују.

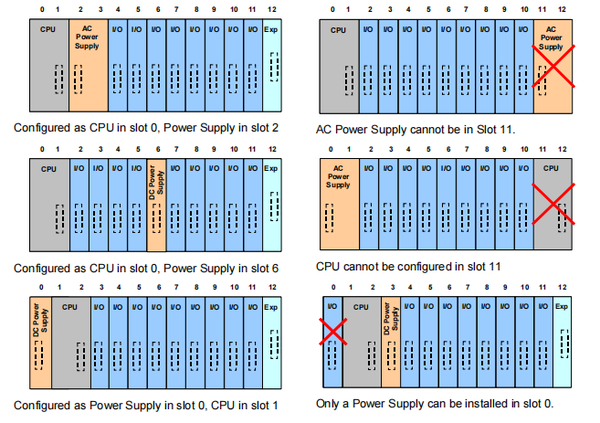

Локације модула у универзалном бацкплане иЦ695ЦХС016:
▪ИЦ695 модули за напајање могу се уградити у било који утор. ДЦ напајање ИЦ695псдк40 заузима 1 утор. АЦ напајање ИЦ695Пак40 заузима 2 слота. ИЦ694 и ИЦ693 напајања не могу се инсталирати у универзалним резервама.
▪И / О и опције модули се могу уградити у било који расположиви утор осим утора 0, који може да прихвати само ИЦ695 напајање и утор за проширење. Сваки И / О слот има два конектора, тако да се у било којем И / Ореду могу уградити и РКС3и ПЦИ модул на бази ПЦИ-ја или серијски модул.
▪ Десни утор је утор за проширење. Може се користити само за опционални модул серијске експанзије ИЦ695ЛРЕ001.
▪ан РКС3и ЦПУ се може инсталирати било где у засебномплану осим утора за проширење. ЦПУ модули заузимају 2 слота. Инсталирање ЦПУ-а у уторима 1 значи да се у утору 0 може користити само једно широко напајање. Или се може користити или ДЦ напајање. Ако апликација мора да одржава утор 1 ЦПУ и да користите напајање наизменичном напајањем, АЦ напајање мора бити смештено у ујутру десно од РКС3И ЦПУ-а у утору 1. пре него што се одлучи да се ЦПУ постави у прорез
Осим утора 1, важно је размотрити следеће:
▪Конфигурисана локација утора ЦПУ-а мора да одговара истинитој локацији ЦПУ-а.
▪ФОР сервисни захтев бр. 15 (Прочитајте последњег уноса таблице за грешке) и Управљачки захтев бр. 20 (Прочитајте таблице грешака), локација грешке ЦПУ-а је утор где се налази ЦПУ. Логика која декодира уносе у столу за грешке преузете овим захтевима за услугу можда ће требати ажурирање.
▪ Цомммекс усмерен на само ЦПУ морају користити исправну референцу ЦПУ-а.
▪ Ектерналне уређаје треба да се провере на компатибилност са локацијама ЦПУ-а које нису утора 1.
▪ремоте серија 90 ПЛЦ-ови који користе СРТП канале Цоммулс очекују да ће ЦПУ бити у утору 1 или утора 2.
