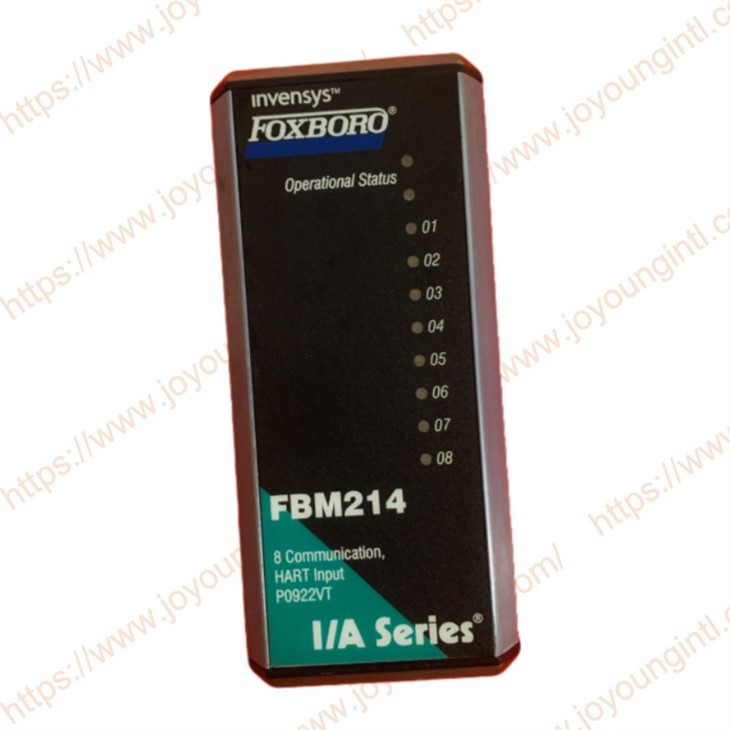

ФОКСБОРО ФБМ214 ПЦ0922ВТ МОДУЛ ЗА ИНТЕРФАЦЕ УЛАЗА

ФБМ214 ПЦ922ВТ модул интерфејса улазне улазне улазне улаз омогућава осам улазних канала, а сваки прихвата 4 до 20Ма аналогна сигнала или дигитални ХАРТ сигнал који је подметнут на аналогном сигналу од 4 до 20 МА.







Бренд	Фокборо
Модел	ФБМ214
Број дела	П0922вт
Опис	Модул интерфејса уноса комуникације
Порекло	САД
Димензија	15 * 15 * 6цм
Тежина	0. 34кг





Модул интерфејса уноса ФБМ214 ХАРТ садржи осам 4 до 20 МА група изолованих аналогних улазних канала. ФБМ214 подржава било коју мешавину стандардних 4 до 20 МА уређаја и Харт уређаја. ФБМ214 служи као домаћин Харт Цоммуницатионс Фиелд уређаја, омогућавајући И / А систем серије да затражи и прими две дигиталне поруке у секунди са поље. Порука прелазне могућне могућност може се користити за подршку Харт Универсал, уобичајене команде специфичних за уређају, али не и режим пуцања. Ове наредбе се имплементирају помоћу Интеллигент Фиелд уређаја (ИФДЦ - Погледајте ПСС 21С -8 А3 Б3 за детаље). ФБМ214 даје заједничку изоловану напајање за напајање свих осам канала. По избору, канали могу напајати спољни напајање. Међутим, када се заједничко спољни напајање користи са два или више канала, потребан је кабловски балун модул за спречавање разговора о унакрсном каналу.





ФБМ214 има компактан дизајн, са робусним екструдираним алуминијумским спољашњошћу за физичку заштиту кругова. Кућиште посебно дизајнирани за уградњу фбс-а дају различите нивое заштите животне средине, до оштрих окружења по ИСА стандарду С71.04.





За високу тачност, модул укључује Сигмаделта Цонвертер који може пружити нове аналогне вредности уноса за сваки канал сваких 100 милисекунди.





Диоде за емитовање светлости (ЛЕД) уграђени у предњи део модула пружају визуелну ознаку оперативног статуса модула и комуникационе активности на каналима.





Кабловски модул Балун користи се за одржавање стања дигиталне комуникационе линије за ХАРТ предајник на ФБМ петље које се напајају са заједничког спољног напајања. Ова електроенергетска електроенергетска повезује једну линију сваке петље заједно. Без балуна, у свакој соби тако напајања, заједничка веза на спољном напајању, узроковала би скоро крајњег на крају система на систему кабла за ожичење петље. Петље користећи ФБМ интерни извор напајања не захтевају балуне.



Кабловски модул Балун садржи више балуна. Један сегмент балун је међусобно повезан у свакој петљи која се напаја из спољног напајања по дијаграму изнад. Постоји један модул кабловске балун.

Модул модел	Модул Део бр.	Број балуна у модулу
ЦБМ -4	П0903св	4





ФБМ тип	Улазни сигнал	ТА део дела		Престанак	ТА кабл	Та сертификација
		Пвц(a)	Отац(a)	Уписати(b)	Уписати(c)	Уписати(d)
ФБМ214	8 улазних канала, 4 до 20 мА аналогна сигнала, сама или са Харт сигналом који се налазе	П0916БКС П0926ЕА	П0926ТД	C Рл	1	1, 2



(а) ПВЦ је поливинил хлорид који је оцењен -20 до +50 диплома (-4 до {3}} диплома Ф) .Па је постављен полиамид од -20 до +70 диплома (-4 до +158. ПА (а) тип (б)

(б) ц=ТА са компресијским терминалима; РЛ=ТА са прстеном на прстену. Тип (ц)

(ц) Погледајте Табелу 2 за бројеве и спецификације каблова. Тип (д)

(д) Види Табелу 1 За дефиниције сертификације скупштине прекида.





Дужина кабла м (фт)	Тип 1 П / пвц (а)	Тип 1 Х / КСЛПЕ (Б)	Дужина кабла м (фт)	Тип 1 П / пвц (а)	Тип 1 Х / КСЛПЕ (Б)
0.5 (1.6)	П0916да	П0916ва	10.0 (32.8)	П0916де	П0916ве
1.0 (3.2)	П0916дб	П0916вб	15.0 (49.2)	П0916дф	П0916ВФ
2.0 (6.6)	П0931РМ	П0931рр	20.0 (65.6)	П0916ДГ	П0916вг
3.0 (9.8)	П0916дц	П0916вц	25.0 (82.0)	П0916дх	П0916вх
5.0 (16.4)	П0916дд	П0916вд	30.0 (98.4)	П0916дј	П0916вј
