Увод производа

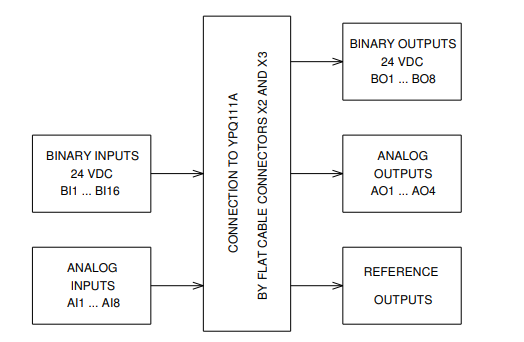

Проширени И / О терминална плоча ИПТ111А користи се заједно са проширеним И / О плочем ИПК111А . Проширени И / О терминал ИПТ111А је повезан са продуженим И / О плочем ИПК111А са два 40- Цард Цард Царс {. користи се за повезивање теренских инструмената у ИПК111А .
Техничке спецификације
|
Производити |
Абб |
|
Модел |
ИПТ111А |
| Број дела |
61205055 3афе 61205055 3афе 61208976 |
|
Опис |
Проширена И / О терминална одбор |
|
Порекло |
Финска |
|
Димензија |
35 * 25 * 8цм |
|
Тежина |
0.75кг |
Детаљи о производу
Проширена И / О терминална плоча ИПТ 111 А
Шифра: 3афе 61205055
- Профил модул УМ108
Код: 3афе 61208976
- Профил модул није укључен
Постоје два одвојена улаза за напајање за 24 ВДЦ у И / О терминалној плочи ИПТ111А:
+24 в у / би за бинарне улазе (Кс1: игле 1,3,5,7) и
+24 в за ипк111а када се користи као даљинац И / О (Кс1: игле 9,11,13,15) .
За ланчање ових напонских улаза из једног ИПТ111А у још један ИПТ111А или ИПТ111Б, на иПТ111С-у постоје 4 улаза за оба испорука . у случају ланчаног ланца, један до три 24 ВДЦ улаза користиће се као излази .
Игле 9, 11, 13 и 15 конектора Кс1 никада се не би требали користити ако се И / О плоча ИПК111А користи као локални И / О . ИПК111А је затим повезан са апликационим контролером ИПП110А путем паралелног повратног конектора за бацкплане и не преко серијског аутобуса .
