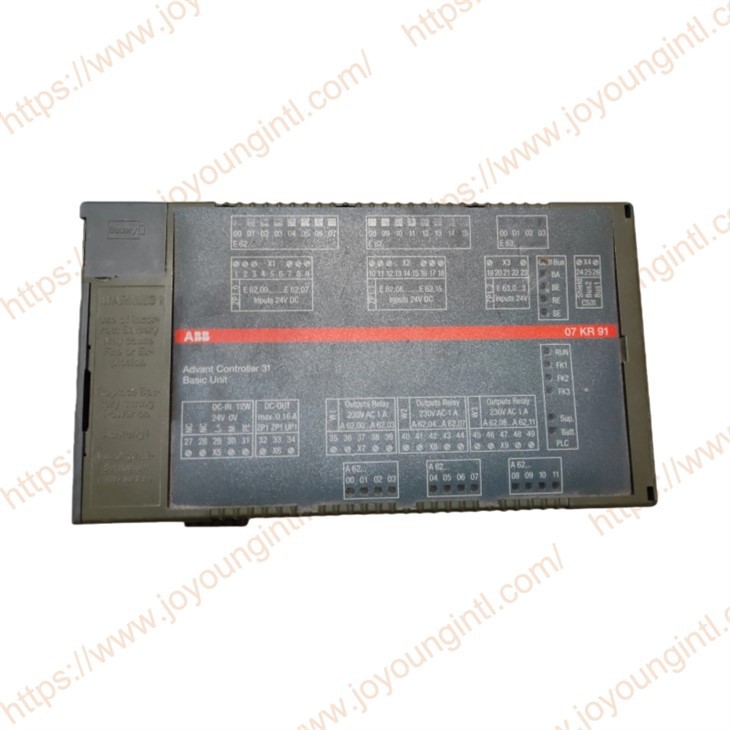

Основна јединица 07 КР 91 ради или као · мастер магистрале у децентрализованом систему аутоматизације Адвант Цонтроллер 31, или као · славе (удаљени процесор) у децентрализованом систему аутоматизације Адвант Цонтроллер 31, или као · самостална-самостална основна јединица.

Модул се испоручује у две верзије са напоном напајања од 24 В ДЦ и 115/ 230 В АЦ:



Мануфацтуре	АББ
Модел	07КР91
Број дела	ГЈР5250000Р0303
Опис	Основне јединице
Порекло	Немачка
Димензија	15*15*12цм
Тежина	1,5 кг



(1) Причвршћивање уређаја на ДИН шину

(2) Причвршћивање уређаја вијцима

(3) Фастон терминал за уземљење 6,3 мм

(4) Прикључак напона напајања

(5) 24 В излазни напон за улазно напајање

(6) Одељак за батерије

(7) 20 дигиталних улаза у три групе

(8) Додела идентификатора за улазе

(9) 20 зелених ЛЕД диода за дигиталне улазе

(10) 12 дигиталних релејних излаза у 3 групе

(11) Додела идентификатора за излазе

(12) 12 жутих ЛЕД диода за дигиталне излазе

(13) Серијски интерфејс ЦОМ1 (програмирање, ММЦ)

(14) Прикључак за ЦС31 системску магистралу

(15) Поклопац интерфејса за повезивање комуникационих модула (може се уклонити само за повезивање комуникационих модула)

(16) Прекидач за рад РУН/СТОП: Прекидач РУН/СТОП се користи за покретање или прекид обраде корисничког програма

(17) ЛЕД диоде за ЦС31 системску магистралу

БА ЛЕД зелена Сабирница активна

БЕ ЛЕД црвено Грешка магистрале

РЕ ЛЕД црвено Грешка даљинског уређаја

СЕ ЛЕД црвено Грешка серијске јединице

(18) ЛЕД диоде за РУН и класе грешака

РУН ЛЕД зелена Кориснички програм

ФК1 ЛЕД црвена Фатална грешка

ФК2 ЛЕД црвена Озбиљна грешка

ФК3 ЛЕД црвено светло грешка

(19) Друге ЛЕД диоде

ЛЕД за напајање зелено. Доступан напон напајања

Црвена ЛЕД лампица батерије није ефикасна



07 КР 91 Р303: (исте функције као Р202)

Уређај има напон напајања од 115/230 В АЦ. Обезбеђује излазни напон од 24 В за напајање сопствених дигиталних улаза.



07 КР 91 Р353: (исте функције као Р252)

Уређај има напон напајања од 24 В ДЦ. Опремљен је додатним интерфејсом за повезивање комуникационих модула (нпр.. 07 КП 90).



Обе верзије имају следеће главне карактеристике:

1. Главне карактеристике

Обе верзије модула имају:

· 20 дигиталних улаза

· 12 дигиталних релејних излаза

· 1 улаз за бројање за фреквенције бројања до 10 кХз

· 1 ЦС31 интерфејс системске магистрале за проширење система.

· Серијски интерфејс ЦОМ1

- је подешен као програмски интерфејс

-може да се подеси као АСЦИИ интерфејс за повезивање периферних уређаја (нпр. ММЦ уређаја)

· Сат{0}}реалног времена

· ЛЕД диоде за приказ дигиталних улазних и излазних сигнала, као и услова рада и порука о грешкама

· Одвојиви стезаљки{0}} типа

· Причвршћивање завртњима или шкљоцањем уређаја на ДИН шину

· Литијумска батерија 07 ЛЕ 90 се може ставити у одељак за батерије

-сачувајте и направите резервну копију корисничког програма у РАМ-у

-чувајте и правите резервне копије- података, који се додатно налазе у РАМ меморији, нпр. статус заставица

-резервна копија-времена и датума (сат у стварном-времену)

· Прекидач РУН/СТОП за покретање и прекид извршавања програма

· Опсежне функције дијагнозе

-Само-дијагноза основне јединице

-Дијагностика системске магистрале ЦС31 и повезаних модула



2. Планирање/покретање{1}} пројекта

За планирање пројекта и почетак{0}}треба обратити пажњу на следеће:

· Програмирање се врши помоћу софтвера за програмирање АЦ31, који се може покренути на комерцијално доступним ИБМ{1}}компатибилним рачунарима (погледајте документацију за систем за програмирање 907 ПЦ 331)

· Процесор обрађује кориснички програм који се налази у РАМ-у. Учитава се у РАМ преко серијског интерфејса ЦОМ1 и тамо се такође може променити. Додатна команда за чување се користи за чување програма у Фласх ЕПРОМ-у.

· Онлине модификација програма. Два постојећа РАМ-а омогућавају брзу модификацију корисничког програма без прекида рада (погледајте систем за програмирање 907 ПЦ 331).

· Пребацивање између режима апликације

-Самостална{1}} основна јединица

-Основна јединица магистрале и

-Подређена основна јединица

Основна јединица је постављена на самосталну{0}}осталну јединицу приликом испоруке. Промена режима апликације се врши у следећа три корака:

1. Промените системску константу КВ 00,00 у ПЛЦ-у, погледајте поглавље А7.3 (Додатак), Системске константе.

2. Сачувајте кориснички програм у Фласх ЕПРОМ.

3. Активирајте нови режим апликације тако што ћете:

-позивање ставке менија Енабле ПЛЦ моде у АББ систему за програмирање и тестирање, или

-извођење топлог старта или

-извођење хладног старта.

· Подешавање времена циклуса, види поглавље А1 (Додатак), Времена обраде

· Адресирање када су удаљени модули повезани, види поглавље А2 (Додатак), Адресирање
